一、引言：
基于誤差累積原理和利用試驗(yàn)方法標(biāo)準(zhǔn)及檢定標(biāo)準(zhǔn)規(guī)定的測量誤差要求，提出估計(jì)測量不確定度的方法要點(diǎn)。因?yàn)椴煌牧蠈τ谀承├鐟?yīng)變速率或應(yīng)力速率等控制參數(shù)呈現(xiàn)不同的響應(yīng)，所以不可能對所有材料計(jì)算出單一的不確定度值。
此處提供的誤差累積方法可以把它看成為按本標(biāo)準(zhǔn)進(jìn)行試驗(yàn)。經(jīng)試驗(yàn)機(jī)和 1級引伸計(jì)）的實(shí)驗(yàn)室的測量不確定度上限 。
應(yīng)當(dāng)注意 ，當(dāng)評定試驗(yàn)結(jié)果的總分散度時(shí)，測量的不確定度應(yīng)看做包含由于材料的不均勻性而引起的固有分散度。附錄K 中給出的相互比較試驗(yàn)的分析統(tǒng)計(jì)方法 ，并不能分離出這兩種分散度的影響源 。
估計(jì)實(shí)驗(yàn)室間分散度的其他有用的方法是，采用一種具有保證材料性能的持證標(biāo)準(zhǔn)材料（CRM ） 。已經(jīng)選定供作室溫拉伸試驗(yàn)使用的標(biāo)準(zhǔn)材料（CRM） 為一種直徑14 mm 每批1t 的標(biāo)準(zhǔn)材料鐮錨合金(Nimonic7日，正在共同體標(biāo)準(zhǔn)物質(zhì)局（BCR）監(jiān)督認(rèn)證程序之中 。
二、不確定度的估計(jì)：
2.1與材料無關(guān)的參數(shù)

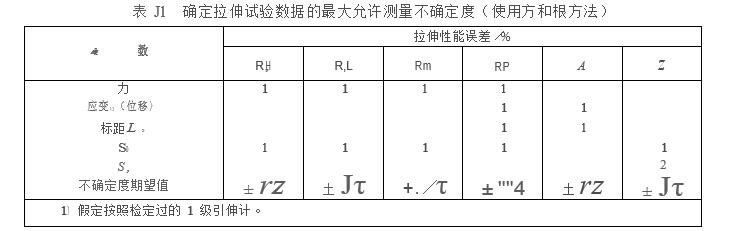

將各種誤差掘產(chǎn)生的誤差累加在一起的方法己做相當(dāng)詳細(xì)的處理 。最近 ，兩個(gè)ISO文件(ISO 5725-2 和測量不確定度的表達(dá)指南），對精密度和不確定度的估計(jì)給出了指導(dǎo)。下面的分析采用了常規(guī)的方和根方法。表J1給出了各種拉伸性能試驗(yàn)參數(shù)的誤差與不確定度的期望值 。
由于應(yīng)力應(yīng)變曲線的形狀特點(diǎn)，有些拉伸性能原則上能以較高的精密度測定。例如 ，上屈服強(qiáng)度R,H 僅僅取決于力和橫截面積的測量誤差；而規(guī)定強(qiáng)度民卻取決于力、變形（位移）、標(biāo)距和橫截面積的測量誤差。對于斷面收縮率Z，則需考慮試驗(yàn)前、后橫截面積的測量誤差。
2.2與材料有關(guān)的參數(shù)
對于室溫拉伸試驗(yàn)，材料受應(yīng)變速率（或應(yīng)力速率）控制參數(shù)影響明顯的拉伸性能是R,tt ,R,L。 抗拉強(qiáng)度Rm也與應(yīng)變速率相關(guān)，但試驗(yàn)中，通常以比測定凡 高得多的應(yīng)變速率進(jìn)行試驗(yàn)測定，一般受應(yīng)變速率的影響呈現(xiàn)較小的敏感性。
原則上 ，在計(jì)算累積誤差之前需要測定應(yīng)變速率對材料性能的影響（參見圖J1和圖J2） 。有限的一些數(shù)據(jù)是可用的，而且也可以用下列例子估算一些材料的測量不確定度。
表J2給出了一組用以確定材料受本標(biāo)準(zhǔn)規(guī)定應(yīng)變速率范圍影響的典型數(shù)據(jù)例子 。同時(shí)，表J2也給出了應(yīng)變速率對幾種材料的規(guī)定強(qiáng)度的影響。
