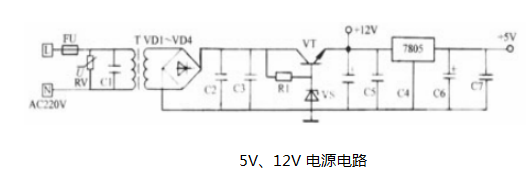

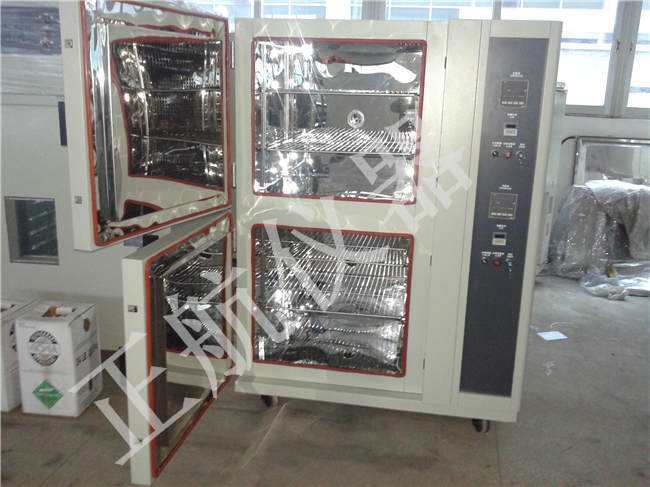

¤ 恒溫恒濕試驗箱制冷系統220V經熔斷器FU至變壓器T一次側，電容C1、壓敏電阻RV與電源并聯。¤ 當電源電壓超越245V時，壓敏電阻由截止變為擊穿，即電流增大熔斷器FU熔斷，維護主電路不被燒壞。C1高頻旁路電容是用以避免高頻攪擾的。
¤ 變壓器二次側輸出的溝通13V，經VD1 ～ VD4橋式整流輸出14V直流，C2、C3低，高頻過濾電容、電阻R1與穩壓二極管VS構成穩壓電路，它為電源調整管供給基準電壓，這么14V經VT電源調整管后輸出安穩的12V。
¤ 當電源或負載改變使輸出電壓下降時，因為電阻R1與穩壓管VS使電源調整管VT基極電壓堅持不變，而VT發射時的輸出電壓下降，使Ube上升，導致基極電流Ib增大，此刻集電極流Ic相應增大，Uce減小。
¤ 這么就使調整管VT發射極電壓上升，所以堅持了輸出電壓安穩不變當電源或負載改變而使輸出電壓上升時，穩壓進程與上述進程相反。
¤ 該電路為階梯式穩壓電源，12V為驅動電路和三端穩壓7805供給直流能量，此電壓經三端穩壓7805后輸出，為主芯片與外圍電路供給直流電源。
¤ C2、C5、C6為低頻濾波電容，C3、C4、C7為高頻濾波電容。
