1.空氣測量噴嘴的要求
喉部直徑d=1.6 nun~2.5 nun 的空氣測量噴嘴按圖3設計制造，并應遵守下列規
a) 噴嘴材料應選用具有較高的抗磨損和抗腐蝕性能，推薦用不銹鋼或磷青銅:
b) 噴嘴型線如圖3所示，出口段應保持圓柱形，不得有收縮段、擴散段，出口端應
保持尖銳。入口斷面應與固柱部分光滑過渡，內孔表面粗糙度Ra 允許值為0.8μm;
c) 噴嘴喉部直徑d 的允差值按GB/T1800.3-1998 中3.2 (表1 )公差等級lT7.加
工時孔的基本偏差值取H7;
d) 噴嘴橢圓型線要做得正確，應用樣板刀進行加工:
e) 噴嘴制造后，應測量其實際直徑尺寸并進行打印。

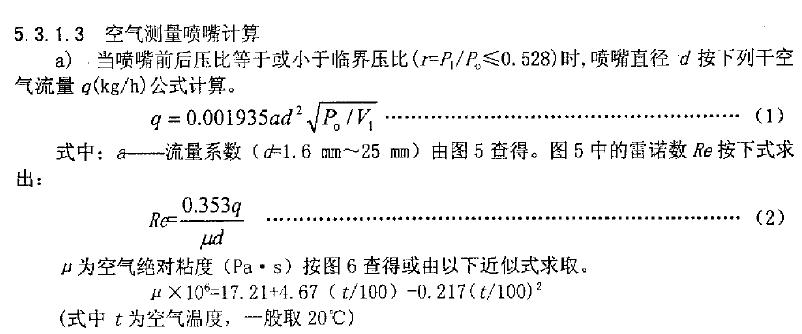

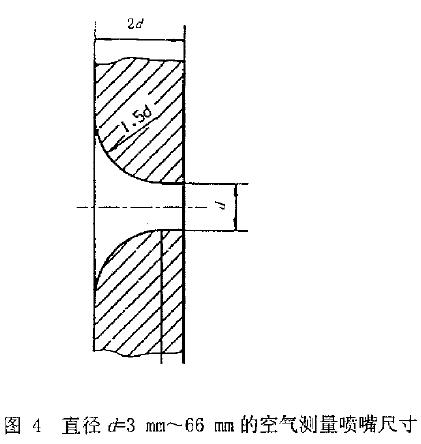

5.3. 1.2.2 部喉直徑d=3 mm~66 mm 的空氣測量噴嘴(型式如圖4) 亦可向專門制造部門訂貨
