高低溫試驗箱原理介紹
高低溫試驗箱將制冷劑壓縮成高壓高溫氣體后送入冷凝器，在其中冷凝成液體同時向室外散熱，然后經干燥過濾器和毛細管(或膨脹閥)進入蒸發器，在其中蒸發吸熱，轉變為過熱蒸氣，再被高低溫試驗箱吸入進行壓縮。制冷循環是指蒸發器在室內，制冷劑在室內蒸發吸熱，從而降低室內溫度的循環。制熱循環是通過四通換向閥改變制冷劑的流動方向，使制冷劑在室外蒸發吸熱，在室內冷凝散熱，從而提高室內溫度的循環。

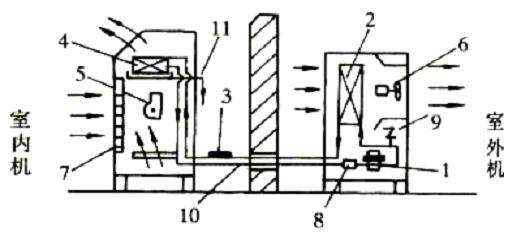

分體式高低溫試驗箱的組成系統示意圖
1-高低溫試驗箱2-冷凝器3-毛細管4-蒸發器5-離心風機6-軸流風機
7-過濾網8-分離器9-壓力保護開關10連接管11-排水管
通過該實驗，掌握分體式高低溫試驗箱的工作原理，以及各部件的作用，了解高低溫試驗箱正常運行的標記，測量高低溫試驗箱的各參數，分析冷凝壓力變化時對高低溫試驗箱各參數的影響，以及制冷劑增加或減少對系統的影響。
