冷熱沖擊試驗箱制冷系統熱力膨脹閥
一種改進型的自動膨脹閥，廣泛用于制冷和冷熱沖擊試驗箱設備上，膜片或波紋管上部的壓力來自遠距離感溫包壓力的響應。
感溫包內充有與制冷系統相似的工質，感溫包柞縛在蒸發器出口附近的吸氣管上，用毛細管與膨脹閥膜片（或波紋管）腔室相連。
制冷系統運行時，熱力膨脹閥的感溫包對吸氣管上所在點的吸氣熱度起響應，自動調節閥的開啟度，使蒸發溫度得自動調節。
1 )冷熱沖擊試驗箱制冷系統熱力膨脹閥的原理
熱力膨脹閥是利用密封在元件內制冷劑飽和壓力的增減來控制流經閥孔的制冷劑量。熱力膨脹閥的動作基本上取決于三個主要壓力：
☆感溫包壓力，它作用在使閥趨向開啟的膜片一側。
☆蒸發壓力，它作用在膜片的另一側，可使閥趨向于關閉。
☆閥桿底座的彈簧力，它通過閥桿傳遞到膜片的蒸發壓力側，幫助關閉閥孔。
2 )膨脹閥的調制：感溫包壓力被蒸發壓力和彈簧力所平衡，當感溫包元件使用的介質與制冷系統的制冷劑相同時，它們的溫度壓力特性是一致的。
蒸發器中液體制冷劑蒸發，吸氣被過熱，溫度升高。感溫包內壓力就比蒸發壓力高，該壓力作用在膨脹閥的膜片頂部，當它大于蒸發壓力與彈簧力之和時，會引起閥芯移離閥座，開大通流閥孔，直到感溫包壓力同蒸發壓力之和平衡為止。
如果膨脹閥供液不足，引起蒸發壓力下降或蒸發器出口過熱度上升，使閥開大。反之，如果膨脹閥供液太多，蒸發器壓力上升或者感溫包溫度下降。彈簧力和蒸發壓力都可使閥關小，直到三種壓力平衡為止。
3 )冷熱沖擊試驗箱制冷系統閥的位置：熱力膨脹閥可安裝在任何位置。但是，它的位置應能起到控制蒸發器進液量的作用。
如果蒸發器使用分液器，則分液器應直接裝在熱力膨脹閥的出口側，這樣工作性能。
4 )冷熱沖擊試驗箱制冷系統感溫包的位置：位置十分重要。有時它可決定制冷裝置的工作性能好壞。
欲得到滿意的膨脹閥控制，首先是感溫包同吸氣管路之間要有良好的而接觸。感溫包應該用兩條專用的金屬帶牢牢地固定在清潔的吸氣直管上。
5 )冷熱沖擊試驗箱制冷系統外平衡管：它是起均壓作用，必須暢通，決不能中途堵塞，否則，膨脹閥可能溢液、缺液或調節不穩定。（這類膨脹閥在家用冷熱沖擊試驗箱上是不使用的）

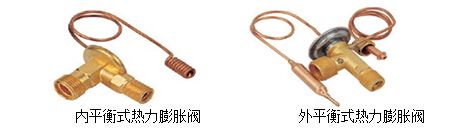

內平衡式熱力膨脹閥 外平衡式熱力膨脹閥
