透射式光控開關設計實驗
一、實驗目的
了解光敏三極管的工作原理和使用方法及用途
二、實驗內容
利用光敏三極管設計光控開關實驗電路
三、實驗儀器
光電技術創新綜合實驗儀 一臺
光敏二三極管實驗模塊 一塊
光源輸出及測量實驗模塊 一塊
連接導線 若干
四、實驗原理
1、實驗參考原理
實驗原理參考圖2-1。

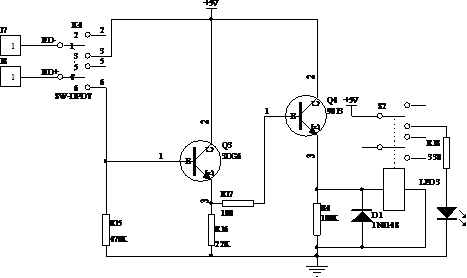

圖2-1 透射式光控開關電路
當光生電流大于一定值時，三極管Q3導通，Q3發射極電平提升，Q4基極獲得高電平，此時Q4導通。Q4射極電平拉高，致繼電器線圈通電，繼電器吸合，LED3發光。
五、實驗注意事項
1、連線之前要保證電源關閉；
2、打開電源之前，將“電源調節”旋鈕逆時針調至最小值；
3、若照度計、電流表或電壓表顯示為“1＿”時說明超出當前量程，應選擇合適的量程再測量；
4、嚴禁將任何電源對地短路。
六、實驗步驟
光控開關實驗
1、打開實驗箱電源，調節照度計“調零”旋鈕，至照度計顯示為“000.0”為止，關閉實驗箱電源；
2、J7、J8分別連接實驗箱上的光電三極管結構件黃、藍插孔，同時將套筒紅、黑插孔與照度計紅、黑插孔相連；
3、打開實驗箱電源，將光源顏色選為白光，按下模塊上的開關K1和K4，同時保證其余開關都彈起；
4、按“照度加”按鈕，觀察LED3亮滅變化情況；
5、按“照度減”按鈕，觀察LED3亮滅變化情況；
6、將“電源調節”旋鈕逆時針旋至不可調位置，關閉實驗箱電源。
二次開發實驗

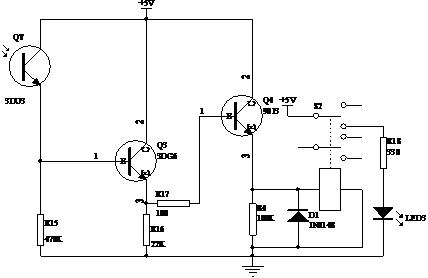

（1）利用二次開發實驗模塊自行搭建電路，電路如圖2-2所示；
（2）參考電路原理圖自行進行調試；
圖2-2
（3）參考光控開關實驗的實驗步驟進行二次開發實驗，觀察實驗現象是否和模塊實驗現象一致。
