光敏電阻光控?zé)粼O(shè)計實驗
一、實驗?zāi)康?/p>
加深了解光敏電阻的工作原理及應用性
二、實驗內容
光敏電阻光控?zé)粼O(shè)計實驗
三、實驗儀器
光電技術創新綜合實驗儀 一臺
光敏電阻實驗?zāi)K 一塊
光源輸出及測量實驗?zāi)K 一塊
連接導線 若干
四、實驗原理
1、實驗參考原理
實驗參考原理圖如3-1：

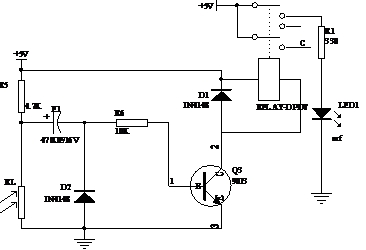

圖3-1光敏電阻光控?zé)粼O(shè)計實驗電路
當外界光線突然變暗時，光敏電阻阻值增大，電容E1正極電位升高，電源經R5、E1、R6和Q3的發射結對E1進行充電。此充電電流使得Q3導通，使得繼電器線圈通電工作，常閉觸點斷開，常開觸點閉合，實現對外電路的控制，此時LED1發光二極管點亮發光。當E1充電穩定后，Q3失去基極電流而截至，繼電器常開觸點斷開，發光二極管熄滅。調整E1的容值可改變LED點亮?xí)r間，E1容值越大，延遲時間愈長。
五、實驗注意事項
1、打開電源之前，將“電源調節”旋鈕逆時針調至底端；
2、實驗操作中不要帶電插拔導線，應該在熟悉原理后，按照電路圖連接，檢查無誤后，方可打開電源進行實驗；
3、若照度計、電流表或電壓表顯示為“1＿”時說明超出量程，選擇合適的量程再測量；
4、嚴禁將任何電源對地短路。
六、實驗步驟
光敏電阻光控?zé)粼O(shè)計實驗
1、打開實驗箱電源，調節照度計“調零”旋鈕，至照度計顯示為“000.0”為止，關閉實驗箱電源；
2、J7、J8分別連接實驗箱上的光敏電阻結構件黃、藍插孔，同時將套筒紅、黑插孔與照度計紅、黑插孔相連；
3、連接模塊上的J1插孔至J5插孔，J2插孔至J6插孔，打開實驗箱電源，按下開關K1和K4，同時保證其余開關都彈起；
4、調節光源照度觀察模塊上LED1燈亮滅延時情況；（照度從值調到照度最小值）
5、將“電源調節”旋鈕逆時針旋至不可調位置，關閉實驗箱電源。
二次開發實驗
（1）利用二次開發實驗?zāi)K自行搭建電路，電路如圖3-2所示；
（2）參考電路原理圖自行進行調試；
圖3-2
（3）參考光敏電阻光控?zé)粼O(shè)計實驗的實驗步驟進行二次開發實驗，觀察實驗現象是否和模塊實驗現象一致。
