環境試驗用溫濕熱設備等校準測試方法
一、所需條件
1、外界環境條件
環境溫度：15℃}35℃，環境濕度(30^'85)%RH，氣壓(86^-106)kPa，供電條件為電壓：(220122)V和(380士38)V，頻率：(5010.5)Hz。設備周圍應無強烈振動及腐蝕性氣體存在，應避免其它冷、熱源影響。
2、內部負載條件：
A.試驗負載可選用電工、電子及其它產品、零部件及絕緣材料等；
B.負載總體積不大于工作室容積的1/5；
C.在垂直于主導風向的截面上，負載截面積之和應不大于工作室面積的1/3。
二、校準用標準設備
1、溫度測量系統
溫度測量系統可采用溫度巡檢儀或溫度傳感器(時間常數應小于15s)、轉換開關和數字溫度表組成的測量系統。整套測量系統應具有溫度修正值，且系統不確定度不大于被檢設備允許誤差的1/3 0
2、濕度測量系統
濕度測量系統可由多點數字濕度計或數字通風干濕表、氣壓表或同等精度的濕度計組成。濕度的均勻度也可由鉑電阻組成的干、濕球溫度計及配套電測設備測量。干、濕球溫度計由兩支特性基本一致的鉑電阻溫度計組成，且具有溫度修正值。其測量系統的不確定度應不大于被檢設備允許誤差的1/2^'1/3 0標準設備需經有關計量技術機構檢定合格，并在檢定周期內。
三、校準項目和校準方法
1、校準項目
A.溫度的校準項目有：溫度偏差；
溫度變化速率要求的試驗設備)。
B.濕度的校準項目有：濕度偏差；濕度變化速率要求的試驗設備)。
C.交變的校準項目主要是交變能力
2、校準方法
A.校準應在負載條件下進行。若在空載條件下，應在校準證書中注明。
B.校準標稱點一般應選擇設備使用范圍的下限、上限及中間點，也可根據用戶需要選擇實際常用的溫、濕度點。
C.校準點的位置分布在設備工作室內的三個校準面上，簡稱上、中、下三層，中層為通過工作室?guī)缀沃行牡摹⑵叫杏诘酌娴男使ぷ髅妫庶c與工作室內壁的距離為各邊長的1/10，遇風道時，此距離可加大，但不能大于S00mm。如果設備帶有樣品架或樣品車時，下層校準點可布放在樣品架或樣品車上方10mm處。
D.校準點的數量與分布：
a.溫度校準點用A，B.C等字母表示，濕度校準點用甲、乙、丙等文字表示。

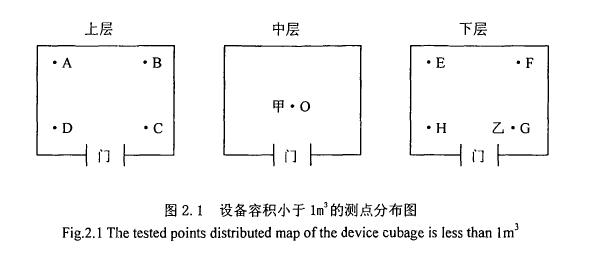

b.當設備容積小于1m時，溫度校準點為9個，濕度校準點為2個，0點位于中層幾何中心，如圖2.1所示。

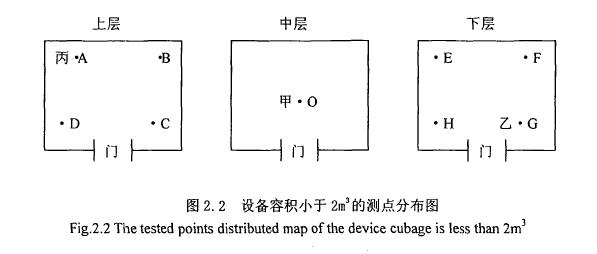

c.當設備容積小于2m}時，溫度校準點為9個，濕度校準點為3個，0點位于中層兒何中心，如圖2.2所示。

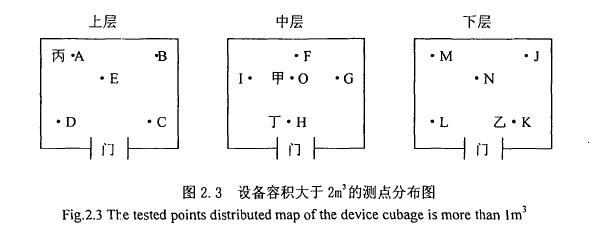

d.當容積大于2m時，溫度校準點為15個，濕度校準點為4個，E，0，N分別位于上、中、下層的幾何中心，如圖2.3所示。
e.當工作容積大于50m'時，校準點可適當增加。
E.溫度試驗設備的校準
按規定布放溫度傳感器，并將負載裝入工作空間，將試驗設備的溫度控制器設定到所要求的標稱溫度，使設備從室溫上升(或下降)，在升(降)溫過程中，每5min測試中心點一次，直至達到設定標稱溫度。穩定后開始讀數，每2min測試所有校準點的溫度一次，在30min內共測試15次。
F.濕熱設備的校準
按規定布放溫、濕度傳感器，并將負載裝入工作空間，將試驗設備的溫、濕度控制器設定到所要求的標稱溫、濕度。在溫、濕度上升期間，每5min測試中心點的溫度、濕度一次，升溫速率不應超過1℃/min，直至達到設定標稱值。穩定后開始讀數，每2min測試所有校準點的溫、濕度一次，在30min內共測試15次。濕度在2h內應達到95%RH。
G.交變濕熱試驗設備
按規定布放溫、濕度傳感器，并將負載裝入工作空間。啟動設備使工作空間溫度達到25℃士3℃，濕度保持在(45^-75)%RH，然后在1h內使?jié)穸冗_到95%RH。從此刻開始，使工作空間的溫、濕度按升溫一高溫高濕一降溫一低溫高濕連續變化，在變化過程中濕度設定保持不變。在溫度上升期間，每5min測試中心點的溫、濕度一次；進入高溫高濕階段后，每2min測試所有校準點的溫、30min內濕度一次，，每2min在30min內共測試15次；在高溫高濕階段結束，降溫階段開始前的自降溫階段開始，測試所有校準點的溫、濕度一次，共測試巧次；每5min測試中心點的溫、濕度一次，直到溫度達到25℃士3℃，濕度不低于95%RH；在低高濕階段，每2min測試所有校準點的溫、濕度一次，在30min內共測試5次。http://m.huaxiagj.com
