正航儀器為您盤點低壓汞燈啟動裝置流程

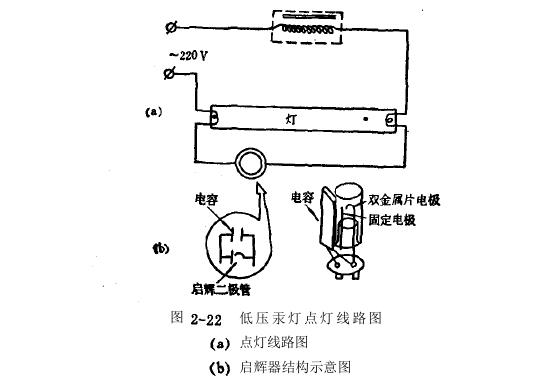

熱陰極低壓汞燈如果沒有啟動裝置，在正常電源電壓22時，它是啟動不起來的，因此低壓汞燈的點燃必須有啟動裝置一啟輝器，常用的啟輝器結構圖如圖計22所示：
啟輝器是由輝光放電二極管及高頻旁路電容所組成的，其結構如圖入2-23斯示。輝光放電二極管內充有氖氮混合氣，由于彭寧效應二極管著火電壓很低，一般在150伏左右就能啟輝放電、啟輝二極管有一個固定電極和一個雙金屬片電極，燈不點燃時，啟輝二極管的二個電極處于開路狀態。當燈啟動瞬間電源電壓220加在二極管兩電極之間，由于啟輝二極管著火電壓很慨150伏左右，則二極管啟輝放電，啟輝管放電時雙金屬片受熱，使雙金屬片向外伸張并與固定電極接觸短路，短路電流通過燈6，使燈紳預熱，陰極產生大量發射電子，這些電子使燈管著火電壓大大降低。
當兩電極斷開時，燈紳加熱電流突然斷開，使鎮流B線圈上產生一個很高的感應電動勢。這個電勢同電源電壓疊加并共同作用在燈管上，則燈被點燃。燈點燃后因燈管壓降低于120伏，所以啟輝二極管不會再被點燃當雙金屬片接觸上固定電極后，雙金居片冷卻后，兩電極會重新斷開。啟輝：極管在閉合、斷開時會有高頻輻肘產生，它對附近的收音機、電視機等都會發生干擾，所以常用電容二極管并聯后對入鋁罩內。http://m.huaxiagj.com
